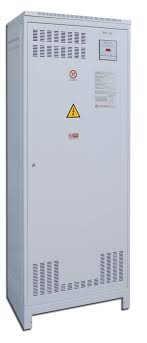

Descripción de Batería de condensadores con inductancias Serie RF-TRENTO 300 kVar 440V DUCATI
APLICACIÓN
Indicados para instalaciones de gran consumo (industria, hospitales, hipermecardos, estadios deportivos, edificios singulares, etc.) donde existen elevados niveles de polución producida por perturbaciones armónicas. Las cargas son variables y las condiciones severas. Fabricado con sistema de módulos extraíbles que permiten futuras ampliaciones. Redes con alto contenido armónico <60% THDi.
CARACTERÍSTICAS TÉCNICAS
Tensión asignada: 440VAC
Tensión de trabajo: 380~440VAC
Frecuencia: 50/60 Hz
Temperatura de funcionamiento: -10ºC /+ 50ºC
Envolvente: Fabricado en chapa de 20mm protegido contra la corrosión mediante tratamiento fosfatizante y sucesivo recubrimiento con pintura epoxi en polvo color gris. Apertura por tornillo.
Grado de protección: IP30
Ventilación: Forzada mediante ventilador
Cableado: Tipo N07VK
Conexionado: Entrada de cables por la parte inferior a pletinas (o elemento de cabecera).
Protección: Interruptor magnetotérmico o fusibles por cada módulo de condensadores.
Regulador: R8, REGO 12.
Condensador: Trifásico en polipropileno autoregenerable, con dispositivo antiexplosión y resistencia de descarga rápida. • Tolerancia: -5%+ 10% • Pérdida dieléctrica: <0,2W/kVAr • Clase térmica: -25/D (55ºC)
Contactor: Específico para cortes capacitivos.
Normas: CEI EN 60831-1; CEI EN 60439-1
Modo de instalación: Fijación en pavimento.
Reactancia: Trifásica en aluminio o cobre (opcional) con dispositivo de protección térmica de sobretemperaturas.• Aislantes Clase F - 155ºC • Bobinado Clase HC - 200ºC • Corrientes armónicas I3 = 8 %, I5 = 31 %, I7 = 13 % • Factor térmico de sobrecarga 5 % • Frecuencia resonancia 189 Hz (P = 7 %) • Frecuencias 50 Hz • Grado de Protección IP-00 • Incremento de Temperatura < 85 ºC • Normas IEC/EN/UNE-EN 60289 CE • Sobreintensidad In 6 % • Temperatura ambiente 45ºC • Tensión condensador 440 V • Tensión de línea 400 V • Tensión de Prueba 3 kV (1 min, 50 Hz) • Tolerancia Inductancia +/- 3 %
1. Evita las resonancias entre la inductancia del transformador de alimentación y la capacidad de la batería. 2. Elimina las sobretensiones y sobreintensidades tanto en el transformador como en la batería. 3. Protege los condensadores contra armónicos evitando el envejecimiento precoz de la batería. 4. Limitación de los picos de conexión de las baterías de condensadores aumentando así su vida y reduciendo los microcortes en la tensión de alimentación.
Dimensiones (mm)
kVAr
Escalones
Pasos
Sección (mm²)
Referencia
Alto
Ancho
Fondo
440V
400V
2100
840
550
300
247,9
2x25 + 5x50
12
240
ECR44300
325
268,6
25 + 6x50
13
2x150
ECR44325
350
289,3
2x25 + 6x50
14
2x150
ECR44350
375
309,9
25 + 7x50
15
2x185
ECR44375
400
330,6
2x25 + 7x50
16
2x185
ECR44400
425
351,2
25 + 8x50
17
2x185
ECR44425
450
371,9
2x25 + 8x50
18
2x185
ECR44450
475
392,6
25 + 9x50
19
2x240
ECR44475
