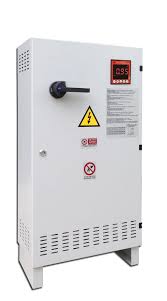

Batería de condensadores Serie PREMIUM 80 kVar 440V Prot.Magnetotérmica Indiv. C/Seccionador

APLICACIÓN

Indicados para instalaciones de media potencia (industria, comercio, hospitales, polideportivos, etc.) donde las cargas son variables y las condiciones severas. Redes con bajo o medio contenido armónico <18% THDi.

CARACTERÍSTICAS TÉCNICAS

• Tensión asignada: 440VAC
• Tensión de trabajo: 380~440VAC
• Frecuencia: 50/60 Hz
• Temperatura de funcionamiento: -10ºC /+ 50ºC
• Envolvente: Fabricado en chapa de 20mm protegido contra la corrosión mediante tratamiento fosfatizante y sucesivo recubrimiento con pintura epoxi en polvo color gris. Apertura por tornillo.
• Ventilación: Natural
• Cableado: Tipo N07VK
• Conexionado: Entrada de cables por la parte superior a seccionador de corte en carga.
• Grado de protección: IP30
• Protección: Interruptor magnetotérmico o fusibles por cada módulo de condensadores.
• Regulador: R5
• Condensador: Trifásico en polipropileno autoregenerable, con dispositivo antiexplosión y resistencia de descarga rápida.
  • Tolerancia: -5%+ 10%
  • Pérdida dieléctrica: <0,2W/kVAr
  • Clase térmica: -25/D (55ºC)
• Contactor: Específico para cortes capacitivos.
• Normas: CEI EN 60831-1; CEI EN 60439-1
• Modo de instalación: Fijación en pavimento.

  Dimensiones (mm)			kVAr (*)		Escalones	Pasos	Sección (mm2)	Referencia
  Alto	Ancho	Fondo	440V	400V
  1050	710	240	80	66,1	2x10 + 20 + 40	8	70	ECA44081
  			80,75	72,3	12.5 + 3x25	7	70	ECA44087
  			100	82,6	2x12.5 + 3x25	8	70	ECA44100
  			112,5	93	12.5 + 4x25	8	95	ECA44112
  			125	103,3	5x25	5	95	ECA44125
  			137,5	113,6	12.5 + 3x25 + 50	11	95	ECA44137
  			150	124	4x25 + 50	6	120	ECA44150
  			162,5	134,3	12.5 + 2x25 + 2x50	13	150	ECA44162
  			175	144,6	3x25 + 2x50	7	150	ECA44175
  			187,5	155	12.5 + 25 + 3x50	15	150	ECA44187
  			200	165.3	2x25 + 3x50	8	185	ECA44200
