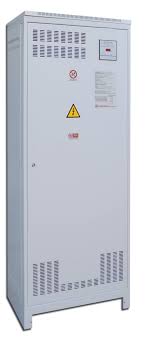

Batería de condensadores Serie TRENTO 400 kVar 440V DUCATI

APLICACIÓN
Indicados para instalaciones de gran consumo (industria, hospitales, hipermecardos, estadios deportivos, edificios singulares, etc.) donde las cargas son variables y las condiciones severas. Fabricado con sistema de módulos extraíbles que permiten futuras ampliaciones.
Redes con bajo o medio contenido armónico <20% THDi.
CARACTERÍSTICAS TÉCNICAS:

• Tensión asignada: 440VAC
• Tensión de trabajo: 380~440VAC
• Frecuencia: 50/60 Hz
• Temperatura de funcionamiento: -10ºC /+ 50ºC
• Envolvente: Fabricado en chapa de 20mm protegido contra la corrosión mediante tratamiento fosfatizante y sucesivo recubrimiento con pintura epoxi en polvo color gris. Apertura por tornillo.
• Ventilación: Forzada mediante ventilador
• Cableado: Tipo N07VK
• Conexionado: Entrada de cables por la parte inferior o pletinas (o elemento de cabecera).
• Grado de protección: IP30
• Protección: Interruptor magnetotérmico o fusibles por cada módulo de condensadores
• Regulador: REGO 12.
• Condensador: Trifásico en polipropileno autoregenrable, con dispositivo antiexplosión y resistencia de descarga rápida. • Tolerancia: -5%+ 10%
  • Pérdida dieléctrica: <0,2W/kVAr
  • Clase térmica: -25/D (55ºC)
• Contactor: Específico para cortes capacitivos.
• Normas: CEI EN 60831-1; CEI EN 60439-1
• Modo de instalación: Fijación en pavimento.

  Dimensiones (mm) Alt xAnch xFond	kVAr (*) 440V	kVAr (*) 400V	Escalones	Sección cable (mm2)	Referencia
  2100 x 840 x 550	400	330,6	2x25 +7x50	2x185	ECA44401
  	425	351,2	25 + 8x50	2x185	ECA44425
  	450	371,9	2x25 + 8x50	2x185	ECA44450
  	475	392,6	25 + 9x50	2x240	ECA44475
  	500	413,2	2x25 + 9x50	2x240	ECA44500
  	525	433,9	25 + 10x50	2x240	ECA44525
  	550	454,5	2x25 + 10x50	2x240	ECA44550
  	575	475,2	25 + 11x50	2x240	ECA44575
  	600	495,9	2x25 + 9x50 + 100	2x240	ECA44600
  	625	516,5	25 + 10x50 + 100	3x150	ECA44625
  	650	537,2	2x25 + 8x50 + 2x100	3x150	ECA44650
  	675	557,9	25 + 9x50 + 2x100	3x150	ECA44675
  	700	578,5	2x25 + 7x50 + 3x100	3x150	ECA44700
  	725	599,2	25 + 8x50 + 3x100	3x185	ECA44725
  	750	619,8	2x25 + 6x50 + 4x100	3x185	ECA44750
  	775	640,5	25 + 7x50 + 4x100	3x185	ECA44775
  	800	661,2	2x25 + 5x50 + 5x100	3x185	ECA44800
