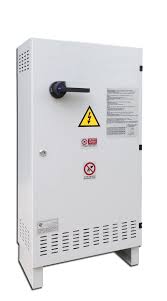

Batería de Condensadores con módulo fijo Serie COMPACT II 80 kVar 440V

APLICACIÓN

Diseñados y construidos para la mejora del factor de potencia en situaciones donde las cargas son prácticamente constantes. Se aplica en transformadores de tensión y ciertos motores. Redes con bajo o medio contenido armónico <18% THDi.

CARACTERÍSTICAS TÉCNICAS

• Tensión asignada: 440VAC
• Tensión de trabajo: 380~440VAC
• Frecuencia: 50/60 Hz
• Temperatura de funcionamiento: -5ºC /+ 40ºC
• Envolvente: Fabricado en chapa de 20mm protegido contra la corrosión mediante
  tratamiento fosfatizante y sucesivo recubrimiento con pintura epoxi en polvo color gris. Apertura por tornillo.
• Grado de protección: IP30
• Ventilación: Natural
• Cableado: Tipo N07VK
• Conexionado: Entrada de cables por la parte superior a elemento de cabecera.
• Protecciones: Mediante interruptor magnetotérmico o fusibles.
• Condensador: trifásico en polipropileno autoregenerable, con resistencia de descarga rápida.
  • Tolerancia: -5%+ 10%
  • Pérdida dieléctrica: <0,2W/kVAr
  • Clase térmica: -25/D (55ºC)
• Indicador de presencia de tensión: Mediante LED
• Normas: CEI EN 60831-1; CEI EN 60439-1
• Modo de instalación: Fijación en pavimento.

  Dimensiones (mm)			kVAr		Sección cable (mm²)	Referencia
  Alto	Ancho	Fondo	440V	400V
  1060	555	280	80	66,1	70	ECF44080
  			90	72,3	70	ECF44090
  			100	82,6	95	ECF44100
  			112,5	93	95	ECF44112
  			125	103,3	95	ECF44125
  			137,5	113,6	120	ECF44137
  			150	124	120	ECF44150
  			162,5	134,3	150	ECF44162
  			175	144,6	150	ECF44175
  			187,5	155	150	ECF44187
  			200	165,6	185	ECF44200
  			210	173,8	185	ECF44210
  			220	181,8	185	ECF44220
  			225	186	185	ECF44225
  			230	190,1	185	ECF44230
  			235	197,6	240	ECF44235
  			240	202,8	240	ECF44240
